Автоматический выключатель 500 В постоянного тока для солнечных батарей
Описание продукта
Китай Aidun Electrical производит автоматический выключатель SOLARSON марки SPV-63 500 В постоянного тока для дополнительных защитных устройств солнечной системы, предназначенный для обеспечения защиты от перегрузки по току в приборах или электрическом оборудовании, где защита ответвленной цепи уже обеспечена или не требуется. Устройства предназначены для применения в цепях управления постоянным током (DC).
Номинальное напряжение: 500 В постоянного тока
Номинальные токи: 6.3А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А
Стандарт: IEC60947
Технические данные
Элемент | 030 | |
Тип продукта | СПВ-63 | |
Градус кадра Номинальный ток (А) | 63 | |
Столб | 1П, | |
Номинальное рабочее напряжение (В постоянного тока) | DC500V | |
Номинальный ток In (А) | 1-63А | |
Номинальное напряжение изоляции Ui (В постоянного тока) | 500 В постоянного тока | |
Номинальное ударное напряжение Uimp (кВ) | 4 | |
Предельная отключающая способность lcu (кА) | 6 | |
Рабочая отключающая способность, лс (%lcu) | 75% | |
Тип кривой | С | |
Тип поездки | Термомагнитный | |
механический | Фактическое среднее значение | 20000 |
Стандартное значение | 8500 | |
Электрический | Фактическое среднее значение | 2500 |
Стандартное значение | 1500 | |
Управление и индикация
Независимый расцепитель (SHT) | Вариант |
Расцепитель минимального напряжения (UNT | |
Вспомогательный контакт (AX) | |
Аварийный контакт (AL) |

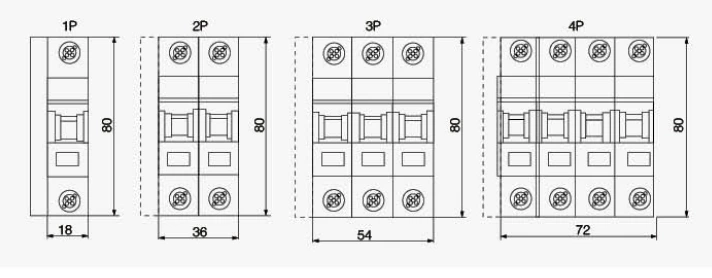

Рисунок
