Горизонтальные разъединители с плавкими предохранителями DIN DIN NH
Описание продукта
Китайская компания Aidun Electrical производит горизонтальные разъединители NH серии DIN «SOLARSON» серии HR17 с плавкими предохранителями, специально разработанные для использования с плавкими вставками NH2. Все металлические детали, находящиеся под напряжением, полностью защищены от случайного прикосновения. Это переключатели с ручным управлением, включение и выключение которых зависит от скорости операции.
Технические данные
- Номинальный ток предохранителей: 160А, 200А, 250А, 315А, 355А, 400А
- Номинальное напряжение: 400, 500 и 690 В переменного/постоянного тока
- Прерывающая способность: DC 50kA
- Рабочий класс: gG/gL,AM,AR
- Согласно IEC/EN60269 и IEC/EN60947
| Нет. | Тип продукта | Номинальное напряжение (В) | Номинальный ток (А) | Совместимый размер плавкой вставки | Габаритные размеры (мм) | ||||
| А | Б | Д | Е | ЧАС | |||||
| 18056 | HR17-160 | 500/690 | 160 | РТ16-00, НТ00, НХ00К | 202 | 106 | 83 | 208 | 65 |
| 18057 | HR17-250 | 500/690 | 250 | РТ16-1,НТ1,НХ1 | 240 | 184 | 115 | 290 | 114 |
| 18058 | HR17-400 | 500/690 | 400 | РТ16-2, НТ2, НХ2 | 288 | 210 | 126 | 335 | 130 |
| 18059 | HR17-630 | 500/690 | 630 | РТ16-3, НТ3, НХ3 | 300 | 250 | 135 | 350 | 162 |

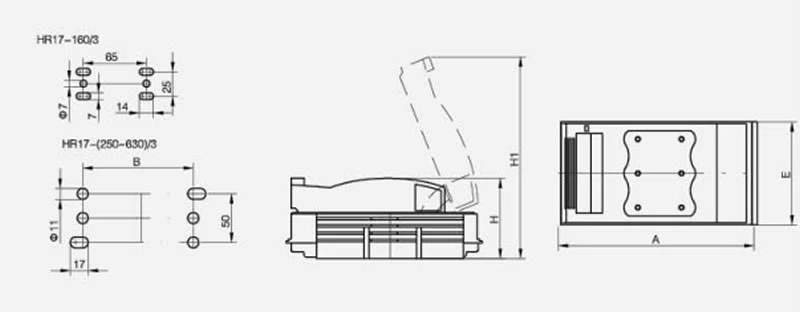

Рисунок
