33KV-36KV 100A/200A Фарфоровый предохранитель Вырезной предохранитель
Описание:
Китайский производитель предохранителей Aidun Electric производит фарфоровый предохранитель марки 33KV-36KV 100A / 200A с вырезом предохранителя "Solarson".
Выключатель предохранителя подключается к входному фидеру распределительного трансформатора или распределительных линий. Они в основном используются для защиты трансформаторов или линий от коротких замыканий и перегрузок и токов переключения. Блок выпадающего предохранителя состоит из опор изолятора и трубки предохранителя, статические контакты закреплены с двух сторон опоры изолятора, а подвижный контакт установлен на двух концах трубки предохранителя. Внутренняя часть трубки предохранителя представляет собой трубку для тушения, внешняя часть изготовлена из бумажной трубки из фенольного соединения или эпоксидного стекла.
Технические данные:
- Номинальное напряжение: 33кВ-36кВ
- Номинальные токи: 100А, 200А
- Стандарт: МЭК
| Модель | Рейтинг Напряжение (кВ) | Рейтинг Ток (А) | Ломать ток(А) | БИЛ (КВ) | частота сети выдерживаемое напряжение (кВ) | путь утечки расстояние (мм) | масса (кг) |
| AD1 | 33-36 | 100 | 8000 | 170 | 70 | 720 | 13 |
| AD1 | 33-36 | 200 | 10 000 | 170 | 70 | 720 | 13 |
Отключение плавким предохранителем и коммутация нагрузки
Выключатель предохранителя и предохранитель переключения нагрузки являются наружным устройством защиты от высокого напряжения. Они связаны с входным фидером распределительного трансформатора или распределительных линий. Они в основном используются для защиты трансформаторов или линий от коротких замыканий и перегрузок и коммутационных токов.
Блок выпадающего предохранителя состоит из опор изолятора и трубки предохранителя, статические контакты закреплены с двух сторон опоры изолятора, а подвижные контакты установлены на двух концах трубки предохранителя. Внутренняя часть трубки предохранителя представляет собой трубку для тушения, внешняя часть изготовлена из фенольно-составной бумажной трубки или эпоксидного стекла. Предохранитель отключения нагрузки обеспечивает вспомогательные контакты растяжения и дугогасящий кожух для включения/выключения тока нагрузки.
В нормальном режиме плавкая вставка затянута в закрытое положение. В случае короткого замыкания плавкая вставка плавится и возникает электрическая дуга. Дугогасительная трубка нагревается и происходит взрыв газа. Это вызывает высокое давление внутри трубки и приводит к отделению трубки от контактов. Сила контакта ослабевает, когда плавкие элементы плавятся,
Выключатель теперь находится в открытом положении, оператор должен переключить ток. Затем с помощью изолированной рабочей планки можно снять подвижный контакт. Главный контакт и вспомогательный контакт подключены.

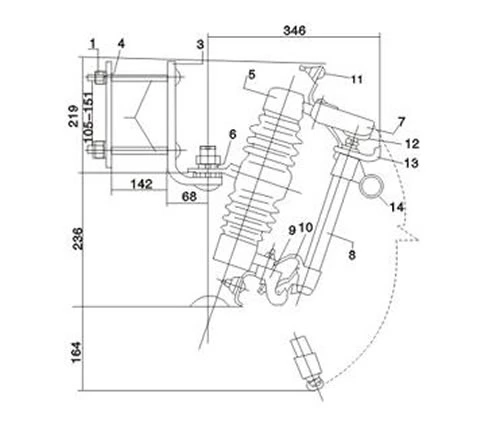

| Нет. | Описание |
| 1 | Орех |
| 2 | Длинные болты |
| 3 | Монтажный кронштейн I |
| 4 | Монтажный кронштейн II |
| 5 | Фарфоровый изолятор |
| 6 | Проволочная губка |
| 7 | Цельный канал |
| 8 | Трубка предохранителя |
| 9 | Нижняя розетка |
| 10 | Нижние контакты |
| 11 | Соединитель |
| 12 | Верхние контакты |
| 13 | Крючки для крепления |
| 14 | Операция Кольцо |
